安顺电缆故障探测仪 采用的是时域反射原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。五、仪器操作面板及界面说明1.操作面板介绍① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。2.工作界面介绍采样方式 按“ ”键，弹出采样方式选择子菜单。子菜单中包括：“低压脉冲”、“闪络方法”、“三次脉冲”、“八次脉冲”和“速度测量”。仪器开机默认“低压脉冲”，根据测试需要，可选择相应的采样方式，再按“采样方式”键退出（三次脉冲和八次脉冲为扩展测试方法）。脉宽按“”键，弹出脉冲宽度选择子菜单。子菜单中包括7个选项，分别为：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根据测试距离选择合适的脉宽，按对应的子菜单键可以对脉冲宽度进行选择，仪器开机默认0.2μs，再按“脉宽”键退出此项功能。注意：在高压闪络法测试中此项不做选择。

安顺变压器接地铁芯电流测试仪企业-质量过硬

安顺电缆故障探测仪 4、若故障电缆位于电缆沟的排架上，且是封闭性故障（即电缆外皮未破，冲击放电时，故障点的闪络仅在芯线与外皮之间，外面看不到火花）。冲击放电时，在电缆本体上有长距离的较强振动，用声测法和同步定点法都无法确定振动的位置。此时的常规定点仪将完全失效，而数显同步定点仪便可发挥其特长了。只要将探头放置在具有强烈振动电缆本体上，数显屏将会在冲击闪络的同时记录下探头距故障点的距离，操作者便可很快根据距离指示数，将探头放置在故障点附近，寻找数显屏小读数所对应的位置，此位置便是的故障点。注意，有时会出现冲闪时电缆全线都有微小振动的现象，各处强度几乎一样，只是接头处可能声音稍大些。这是对电缆进行冲击放电时电缆出现的“电动机”效应，千万不要被此声音迷惑。故障点的振动声很大，与全线“电动机”效应振动的微小振动声音有明显差别。可以不必理会此种微小振动，径直去找明显的较大的振动波（故障点发出的）。

<安顺>天正华意电气设备有限公司
安顺变压器接地铁芯电流测试仪企业-质量过硬 <安顺>天正华意电气设备有限公司

安顺电缆故障探测仪 4、若故障电缆位于电缆沟的排架上，且是封闭性故障（即电缆外皮未破，冲击放电时，故障点的闪络仅在芯线与外皮之间，外面看不到火花）。冲击放电时，在电缆本体上有长距离的较强振动，用声测法和同步定点法都无法确定振动的位置。此时的常规定点仪将完全失效，而数显同步定点仪便可发挥其特长了。只要将探头放置在具有强烈振动电缆本体上，数显屏将会在冲击闪络的同时记录下探头距故障点的距离，操作者便可很快根据距离指示数，将探头放置在故障点附近，寻找数显屏小读数所对应的位置，此位置便是的故障点。注意，有时会出现冲闪时电缆全线都有微小振动的现象，各处强度几乎一样，只是接头处可能声音稍大些。这是对电缆进行冲击放电时电缆出现的“电动机”效应，千万不要被此声音迷惑。故障点的振动声很大，与全线“电动机”效应振动的微小振动声音有明显差别。可以不必理会此种微小振动，径直去找明显的较大的振动波（故障点发出的）。

安顺电缆故障探测仪工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了、快速、准确。利用15kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。 4、操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。三、面板示意图四、技术参数1、数显距离：99.9米，小0.1米。2、粗测误差小于10％，定点误差小于0.1米。3、电磁通道增益≥110dB。4、电磁通道接收机灵敏度≤5μV。5、声音通道音频放大器增益≤120dB。6、工频抑制能力＞40dB。7、声磁同步定点仪：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下计数一次，并显示故障距离或满亮(99.9米)。同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。

<安顺>天正华意电气设备有限公司 安顺变压器接地铁芯电流测试仪企业-质量过硬
<安顺>天正华意电气设备有限公司

安顺电缆故障探测仪技术参数1.采样方法：低压脉冲法、冲击闪络法、速度测量法2.采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定5.冲击高压：35kV及以下6.测试距离：＜60km7.分 辨 率：1m8.测试精度：0.1m9.显示方式：工业级10.4寸彩色触摸液晶屏10.操作方式：触摸屏操作、物理旋钮操作11.分析设置：滚屏、缩放、保存、调出、波移等功能12.工作电源：内置电池供电13.连续工作：＞4h（亦可使用外接电源使用）14.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用15.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位16.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离

安顺变压器接地铁芯电流测试仪企业-质量过硬

安顺电缆故障探测仪 很多用户都习惯使用此方法。是三次脉冲法测试电缆故障的一种补充方法。外接线路较为简单，但是波形分析的难度较大，只有在大量测试的基础上，有一定经验后才能熟练掌握，远没有三次脉冲法简单，但还是一种行之有效的测试方法。将仪器附带的电流取样器用信号线与主机连接后放在电缆与高压设备间的接地线旁即可。只要冲击高压发生器输出的电压足够高，故障点在此冲击高压的冲击下图六 高压闪络测试法接线图被击穿，电缆中就会产生电波反射。电流取样器将地线上的电流信号通过磁耦合取得的感应反射电波传电缆故障预定位测试主机，经过A/D采样和数据处理，并将采得的波形显示在屏幕上进行故障距离分析。图七 高压闪络法测试波形仪器的预置方法和三次脉冲法的预置一样，只是在预置时将采样方法改成高压闪络法即可。电缆类型和采样频率确定以后就可以点击“采样”键 ，进行采样等待。一旦高压发生器进行冲击高压闪络，仪器就自动进行数据采集和波形显示。屏幕上方红色波形是经过局部放大后的波形，下方蓝色波形为测试波形全貌。当采集到较为理想的波形后，便可操作“波形缩放”和位移、移动游标来标定故障距离。操作方法与低压脉冲法一致。4．波速测量不同厂家生产的电缆，尽管型号相同，因为工艺和介质配方的差异，会导致电波传播速度的差异。如果直接使用仪器给出的平均电波传播速度，会造成一定的测试误差。为了更加地测试故障距离，往往需要重新核对（测试）该电缆的电波传播速度。电波测速的方法如下：A.首先选一段已知长度被测电缆。如果此次被测电缆的长度为已知，也可以用此电缆进行测速。B. 仪器进入设置界面后，按“采样方法”后选择“速度测量键”。 选取适当的采样频率和脉冲宽度。仪器的测量夹子线接在被测电缆的芯线和外皮上。按“电缆长度”键，弹出对话框，填写电缆长度值，按“OK”键。点击“采样”键 ，仪器屏幕将显示低压脉冲开路测试波形，通过游标定位仪器将自动显示所选的电缆的测试速度。

<安顺>天正华意电气设备有限公司 安顺变压器接地铁芯电流测试仪企业-质量过硬

安顺电缆故障探测仪 但是，在现场进行故障点定位时有可能出现两种情况：种是探头距故障点太远，高压设备对电缆冲击放电时，定点仪只是由电磁传感器接收到辐射电磁波后计数器开始计数，而没有地震波来使计数器停止计数，耳机也听不到地震波。所以此时计数器将一直计到原设定数99.0米。而且每冲击放电一次，计数器将重新刷新一次，但仍显示99.0米，屏幕信息仅告诉操作者高压设备的冲击闪络功能正常，可放心沿电缆路径继续测听；第二种情况是冲击闪络时，耳机已能听到足够强的地震波声，计数器不再显示满量程99.0米。而是显示某一固定数值（有可能末尾两位数有跳动），此固定数值重复显示的机率相当高。此时操作者可以断定，距离即为探头到故障点的直线距离。当能确定故障距离后，下一步是沿电缆路径，任意移动探头一米左右，以判断方向。如果读数减小一米，证明移动方向正确。若读数增加一米，说明远离故障点。便可按屏显距离直接移动探头至故障点附近。此时，地震波强度加大，屏显数明显减小。只要在该处仔细缓慢地移动探头，总会发现某点的读数小。无论探头往任何方向移动，读数将会增大。那么该点恰好是电缆故障点的正上方。此刻的屏显数即为该点的电缆埋设深度。而且此时用耳机监听的话，会发现此点正是地震波的点。

<安顺>天正华意电气设备有限公司 安顺变压器接地铁芯电流测试仪企业-质量过硬

安顺电缆故障探测仪电缆类型按键，弹出电缆类型选择子菜单，有“交联乙烯”、“聚氯乙烯油浸纸型不滴油型”和“未知类型”5个选项，仪器开机默认为“交联乙烯”，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型”键，弹出计算器对话框，调整波速数值，达到选定值后按“键，再按“电缆类型”键退出此项功能。注意：波形速度300m/μs，不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。④主页按“”可以返回初始界面。打印按“”可以将界面打印出来。图形放大或缩小查看图片时，点击或键进行缩放。低压脉冲法测量电缆长度，要根据电缆长度选择不同的缩放比例，比例设置如下：电缆全长在1500米之内，缩放比例设置成1：1 （脉宽0.05-0.2us）电缆全长在1500-3000米之内，缩放比例设置成1：2 （脉宽0.2-0.5us）电缆全长在3000-4500米之内，缩放比例设置成1：4 （脉宽1-2us）电缆全长在4500-6000米之内，缩放比例设置成1：8 （脉宽2-8us）电缆全长在6000米以上，缩放比例设置成1：16 （脉宽8us）如果是闪络法测量故障距离，要看故障点波形来调整缩放比例，例：电缆全长3000米，选择1：4的缩放比例，而故障点大概500米左右，这时要把缩放比例调整到1：1才能更好的分析。标尺1和标尺2进行数据卡位时，选择或，通过移动或来进行精准分析故障位置。⑧数据保存按“”键，弹出保存对话框，提示要保存的号段，此时按“是”，即屏中上半部显示的红色波形被保存在该号段，按“否”退出。⑨自动判距按“ ”键，游标进行自动定位，显示屏上方自动显示故障距离。

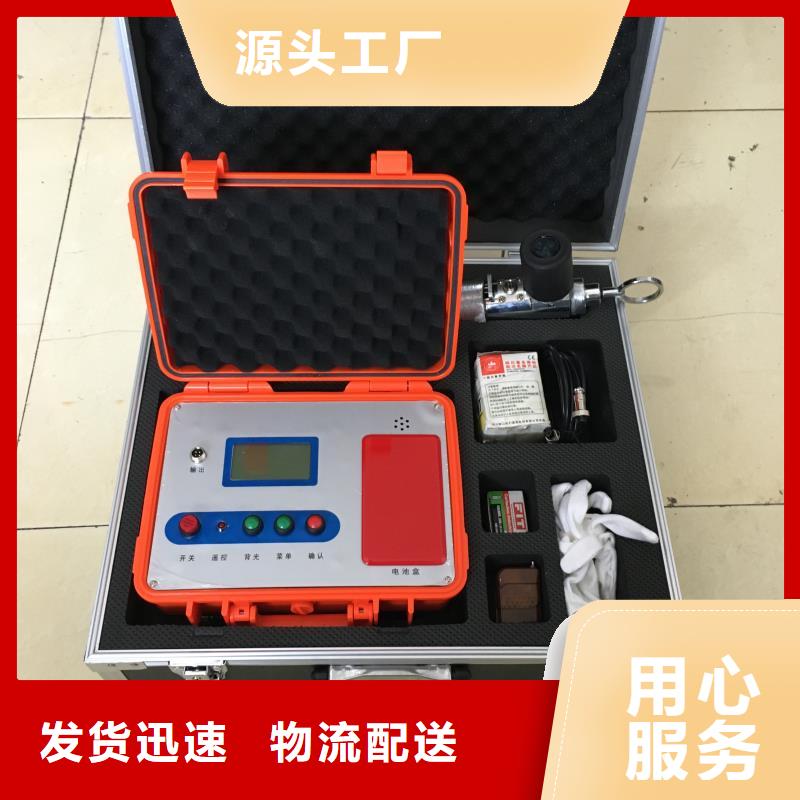

安顺电缆故障探测仪 使用方法步骤仪器连线如图所示：说明：接线时，必须将被测电缆始端头的接地线与系统地断开；信号发射器的输出电缆中的红夹子接在被测电缆的始端头铠装上或接在被测电缆的芯线上；输出电缆的黑夹子接在系统地上或接在接地电阻良好的地桩上，以保证被测电缆有较强的信号电磁场辐射。1、将被测电缆始端头的接地线（铠装）与系统地断开。将信号发射器的输出电缆中的红夹子夹住被测电缆的始端头地线或任一芯线，黑夹子夹在系统地上（或夹在打入土地的地桩上）。2、选择频率，点击启动。3、接收机置“路径”档。接通电源后，调节“音量”电位器。当接收机靠近输出电缆的红夹子时，耳机中应听到“嘟、嘟”的断续音频振荡声，此时即可携带接收机到电缆敷设现场寻测电缆的埋设路径及埋设深度（详见“电缆路径探测原理及方法”）。4、路径寻测完毕，应及时关掉信号发射器及接收机电源。第三章 声磁数显同步定点仪一、简介本产品用于埋地电绝缘故障点的快速、定位及电缆埋设路径和埋设深度的准确探测。二、主要特点1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地了定点时的盲目性。2、电缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可显示故障距离及方向，毫不费力地快速确定故障位置。3、工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了、快速、准确。利用15kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。 4、操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。

<安顺>天正华意电气设备有限公司 安顺变压器接地铁芯电流测试仪企业-质量过硬

安顺电缆故障探测仪二、功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。8.在任何环境下性能稳定，不死机，信号采集高压保护措施。三、技术参数1.采样方法：低压脉冲法、冲击闪络法、速度测量法2.电缆长度：50m、300m、1km、2km、5km、10km、30km、60km3.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定4.冲击高压：35kV及以下5.测试距离：＜60km6.分 辨 率：1m7.测试精度：1m8.显示方式：工业级10.4寸彩色触摸液晶屏9.操作方式：触摸屏操作、物理旋钮操作10.分析设置：滚屏、缩放、保存、调出、波移等功能

<安顺>天正华意电气设备有限公司 安顺变压器接地铁芯电流测试仪企业-质量过硬

安顺电缆故障探测仪 当设备处于高压输出状态，此时按高压合/分按钮，高压电路停止工作，”高压分”指示灯亮，同时将内部的高压储能电容存储和被测电缆上的电荷放掉。只有将调压旋钮调到零位后，按高压合/分按钮才能再次启动高压电路工作。4.高压合指示灯：高压电路工作时该指示灯点亮。5.高压分指示灯：高压电路停止工作时该指示灯点亮。6.高压调整旋钮：根据被测电缆的耐压水平调节输出电压。7.电压显示：LED显示输出电压。当设备对电缆进行一次高压冲击时，若LED显示的数值变化较大，说明故障点已经被击穿；若LED显示的数值变化较小，说明故障点没有击穿。8.放电模式选择开关：放电模式有直流、单次和周期三个档。直流档是专门为闪络性故障测距设置的，通常与高压调整配合使用。单次档是为高阻性故障测距设置的，只有按一下“单次放电”按钮才进行一次放电，周期档是为故障定点设置的，设备在该挡时将按照放电周期设定的时间周期自动放电。当使用电缆故障定点仪进行定点时，应选择周期放电模式，放电周期约为5秒。9.单次放电按钮：当“放电模式”选择开关在单次位置时，只有按一下单次放电按钮才进行一次放电和信号输出，当选择直流和周期档时，该按钮无效。三、输出线高压输出线和保护接地线从设备后部的附件包中引出和收纳。1.高压输出线：连接被测的故障电缆，将高压信号发生器产生的高压与信号施加到故障电缆。其中，红色夹钳为负高压输出，黑色夹钳为测试地。相铠故障时黑色夹钳接电缆护层，红色夹钳接故障芯线，而相间故障时，黑色夹钳和红色夹钳分别接两故障芯线。为了确保人身，控制单元内部设有工作电源停电后能自动对电缆放电的装置。在本设备工作时，要远离输出夹钳。设备使用完毕后，要先放电，当高压指示为零后再拆线。2.保护接地：是设备保护接地点，为保障人身及设备，必须可靠接地。
