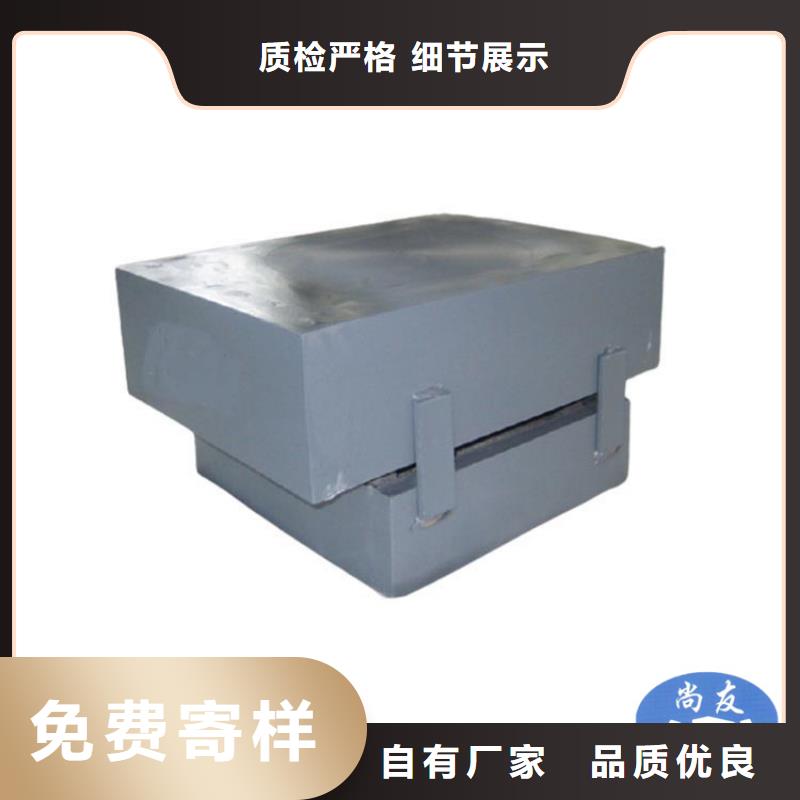

质量优价格低 盆式橡胶支座 【双向滑动支座】高标准高品质_本地报价
更新时间:2025-05-28 05:27:21
Tags: 盆式橡胶支座

无需长篇大论,观看盆式橡胶支座视频,让你瞬间爱上我们的产品。
产品参数 | |
---|---|
产品价格 | 896/个 |
发货期限 | 7-15天 |
供货总量 | 7968 |
运费说明 | 包邮 |
小起订 | 2 |
质量等级 | 优质 |
是否厂家 | 是厂家 |
产品材质 | Q345B |
产品品牌 | 瑞诚 |
产品规格 | 0.8MN |
发货城市 | 河北衡水 |
产品产地 | 河北衡水 |
加工定制 | 定制 |
产品型号 | GPZ盆式橡胶支座 |
可售卖地 | 全国 |
产品重量 | 38Kg |
产品颜色 | 灰色或红色 |
质保时间 | 50年 |
外形尺寸 | 265*225*95 |
适用领域 | 高架桥、高速公路、立交桥、人行天桥、网架工程等 |
是否进口 | 否 |
质量认证 | ISO9001 |
产品功率 | 50KN |
工作温度 | 常温-25℃~+60℃、耐寒-40℃~+60℃ |
产品名称 | 盆式橡胶支座 |
产品类型 | GD固定型、SX双向活动型、DX单向活动型 |
竖向承载力 | 0.8MN-60MN |
固定盆式支座性能 | 仅具有竖向转动性能 |
单向活动盆式支座性能 | 具有竖向转动和单一方向滑移性能 |
双向活动盆式支座性能 | 具有竖向转动和纵向与横向滑移性能 |
盆式支座优点 | 能满足大的支承反力,大的水平位移,大的转角要求。 |
盆式支座用途 | 地震发生时可提高桥梁工程的抗震能力 |
功能 | 隔震抗震减轻地震对桥梁工程的破坏 |
风格 | 刚性抗震柔性减震结构(具有刚性抗震和柔性减震结构) |
纵向位移 | ± 50mm、±100mm、±150mm、±200mm等 |
横向位移 | ±40mm、±3mm |
支座转动角度 | 0.02rad |
摩擦系数 | 常温是0.03;耐寒是0.06 |
支座水平力 | 为支座设计承载力的20% |
支座执行标准 | JT/T391-2009(公路桥梁盆式支座) |
支座材质 | Q345B、Q235B |
适合场所 | 高架桥、高速公路、立交桥、人行天桥、网架工程、机场高铁、高层建筑、钢构桥梁、铁路 |

【瑞诚工程橡胶有限公司(淮南分公司)jians3008-31】主要生产盆式橡胶支座,我公司盆式橡胶支座产品更新换代快,产品质量过硬,欢迎来电咨询。联系人:刘经理,地址:河北省衡水市滨湖新区彭杜乡王许庄。

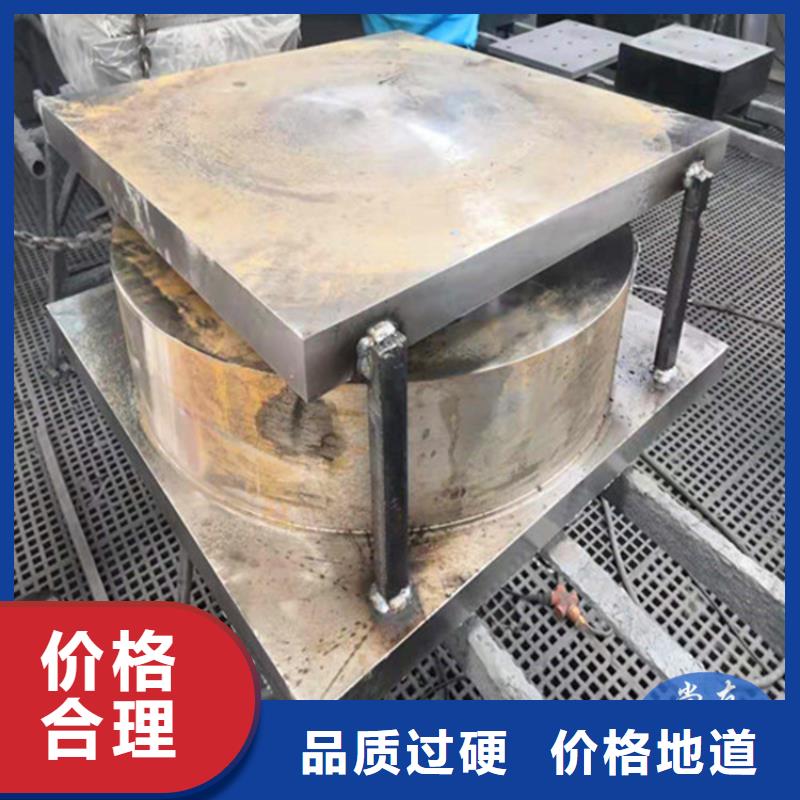

GPZ(KZ)GD(固定抗震盆式橡胶支座),主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。减震原理主要是当支座水平力大于支座设计竖向承载力的20%后,消能板开始滑移,起到 道隔震效果;然后阻尼圈发挥第二道阻尼效果,支座起到抗震作用;当地震冲击波超过一定ji限时,地震发生时可提高桥梁的抗震能力,较大限度的限制了桥梁上下部结构之间的相对位移,减小了地震力的放大系数。非地震时等同一般盆式橡胶支座使用。 由于GPZ(KZ)系列抗震盆式橡胶支座设计有固定支座和单向活动支座,两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。该系列的刚性抗震起到了第三道抗震效果。

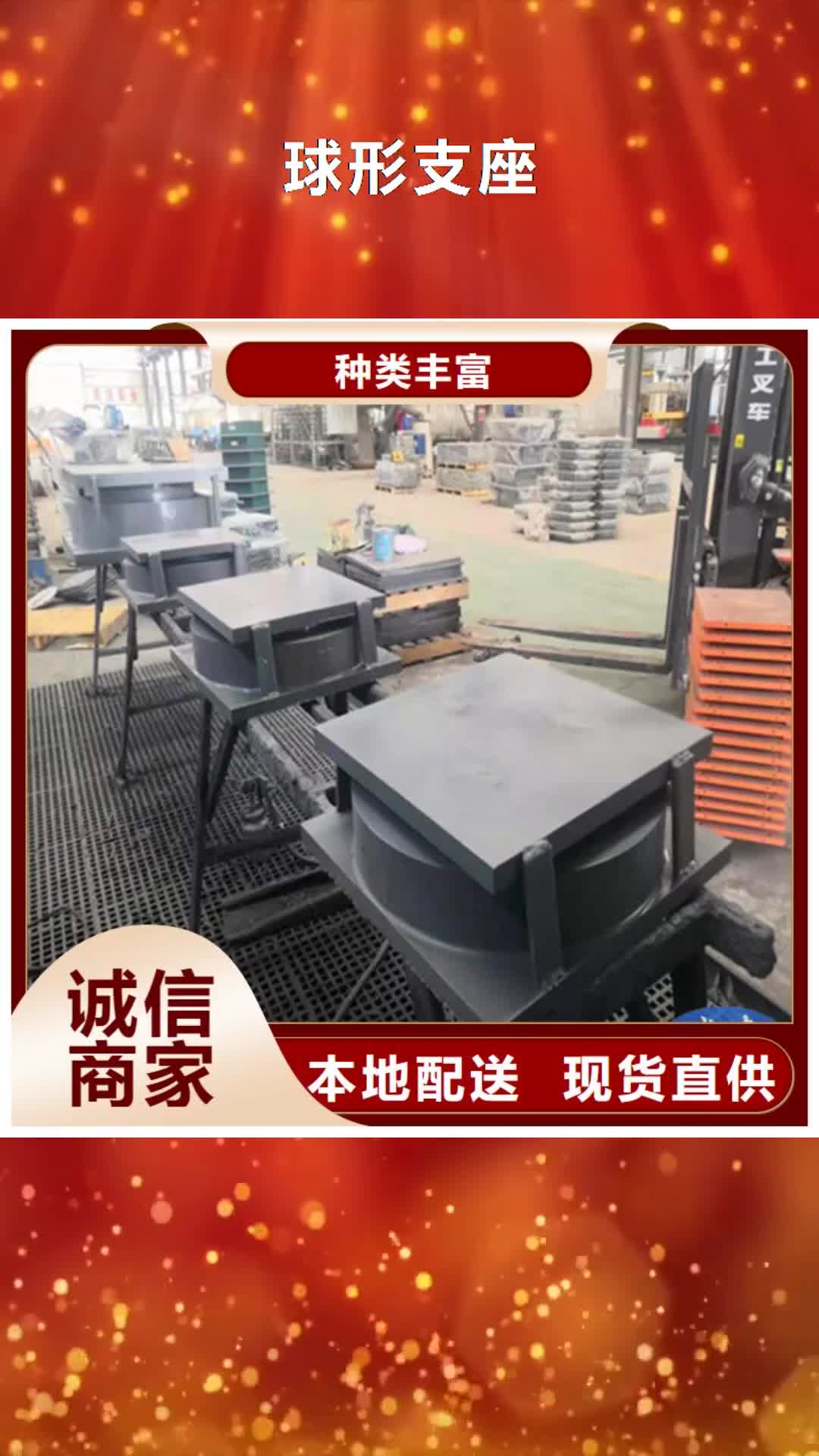

盆式橡胶支座的衍生品种类很多,比如 QPZ盆式橡胶橡胶支座、KPZ系列盆式橡胶支座、弹性减震球型盆式橡胶支座、自调高盆式橡胶支座等。 每一类根据位移形式可分为固定(GD)、单向活动(DX)和双向活动(SX)三种。 3、安装 1、把锚柱安装在支座底板四角。 2、浇注支座支墩,留出顶端一段高度,留出高度要比支座的锚柱大些; 3、把支座吊到垫石上方,校正平面位置和高度; 4、浇注垫石混凝土; 5、安装支座上部的4个锚柱; 6、安装现浇梁模板,绑扎现浇梁钢筋; 7、浇注梁体混凝土; 8、拆除支座两侧的临时连接。 球形盆式橡胶支座将盆式支座中的橡胶板改为球面四氟板因而得名,由于QZ球型支座中间钢板及底盆亦相应地改成球面,减小了摩擦系数。其位移由上支座板与平面四氟板之间的滑动来实现。在上支座板上设置导向槽或导向环来约束支座的单向或多向位移,可以制成球形单向活动支座和固定支座。

GPZ系列(Ⅱ)型盆式橡胶支座主要设计参数: 1、GPZ系列(Ⅱ)型盆式橡胶支座的种类: 按使用性能分为: a、双向活动支座:具有竖向承载、竖向转动和多向滑移性能,代号为SX; b、单向活动支座:具有竖向承载、竖向转动和单一方向滑移性能,代号为DX; c、固定支座:具有竖向承载和竖向转动性能,代号为GD。 按适用温度范围分为: a、常温型支座:适用于-25℃~+60℃ b、耐寒型支座:适用于-40℃~+60℃,代号为F。 2、竖向承载能力:在竖向设计荷载作用下,支座压缩变形值不大于支座总高度的2%,盆环上口径向变形不大于盆环处径的0.5‰,支座残余变形不超过总变形量的5%。 3、水平承载力固定支座在各方向和单向活动支座非滑移方向的水平承载力均不小于支座竖向承载力的10%。支座设计承载力和水平承载力均允许超载10%。 4、盆式橡胶支座转角:支座转动角度不小于0.02rad。 5、摩阻系数:加5201硅脂润滑后,常温型活动支座设计摩阻系数小取0.03,耐寒型活动支座设计摩阻系数小取0.06。
